发布时间：2020-05-26 已经有1人查过此文章 返回感应淬火列表

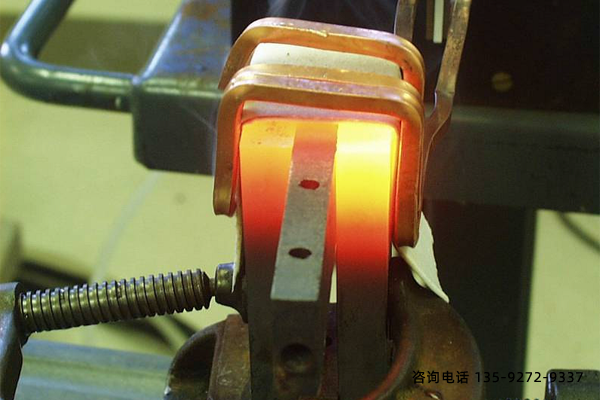

模座HT300材料 2：合金灰铸铁 常用材料牌号：GM241 GM246（MoCr铸铁） 性能及用途：耐磨性，加工性，焊接性，热处理性能良好，广泛用于零件料厚低于1.0毫米的内板件模具的拉延凸模，压边圈，及翻边整形凸模等（用于小批量生产的模具，具体根据客户要求来选择）。 热处理：火焰淬火，高频淬火， 热处理硬度达到50(HRC)到55（HRC）
3：球墨铸铁 常用材料牌号：QT600/700 性能及用途：相较于合金灰铸铁耐磨性，加工性，焊接性，热处理性能更加提高，广泛用于零件料厚低于1.0毫米的内板件模具的拉延凸模，压边圈，及翻边整形凸模等（用于中批量生产的模具，具体根据客户要求选择）。 热处理：火焰淬火，高频淬火， 热处理硬度达到50(HRC)到58（HRC） 4：合金球墨铸铁 常用材料牌号：GGG70 GGG70L 性能及用途：相较于球墨铸铁耐磨性，加工性，焊接性，热处理性能更加提高，广泛用于零件料厚低于1.0毫米的内外板件模具的拉延凸模，凹模，压边圈，及翻边整形凸模等。（根据客户要求选择） 热处理：火焰淬火，高频淬火， 热处理硬度达到55(HRC)到58（HRC）
拉延凸模GGG70L材质 5铸造空冷合金钢 常用材料牌号：ICD5 7CrSiMnMoV 性能及用途：此类铸钢是高碳低合金钢，具有良好的耐磨性，焊接性能，尤其是热处理后能获得很好的硬度，增加了工作部分的耐用度，广泛用于零件料厚低于1.0毫米的内外板件模具的修边凸模，刀块，整形类的整形凸模及刀块等 热处理：火焰淬火，高频淬火， 热处理硬度达到55(HRC)到58（HRC） 整形ICD5材质 6锻造合金空冷钢 常用材料牌号：HMD5 性能及用途：相较于铸造空冷合金钢具有更加良好的耐磨性，焊接性能，耐用性及强度，但因为锻造工艺比铸造工艺相对来说繁琐，所以一般用于镶件，广泛用于零件料厚低于1.0毫米的内外板件模具的修边凸模镶块，整形类的整形区域镶块，废料刀镶块。 热处理：火焰淬火，高频淬火， 热处理硬度达到55(HRC)到58（HRC）
7锻造高合金钢 常用材料牌号：SKD11(Cr12MoV，) 性能及用途：相较于锻造空冷合金钢，锻造高合金钢具有更高的耐磨性，更高韧性，更高强度，更高的使用寿命，广泛用于零件料厚大于1.0毫米，高强度零件等模具的修边凸模镶块，整形类的整形区域镶块，废料刀镶块，拉延凸凹模镶块，压边圈镶块等。 热处理：调质处理（淬火加高温回火，能使工件得到更好的机械性能） 热处理硬度达到60(HRC)到62（HRC）
Copyright © 2024 广东海拓智能科技有限公司 版权所有 粤ICP备14033160号
粤公网安备 44190002003728号
地址： 中国广东省东莞大岭山镇大畔田路102号301室
