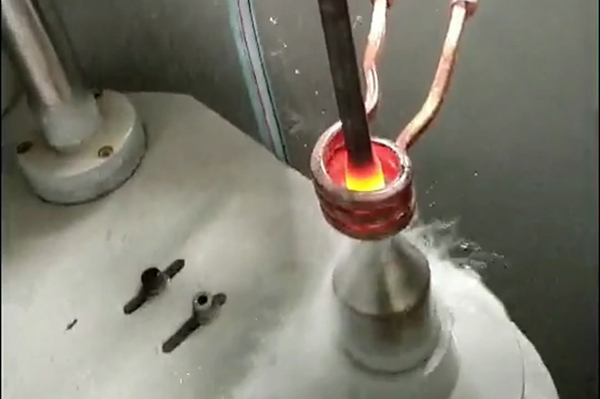

采用高频焊接热处理之后工件如何清洗？

工件焊接后要进行清洗，以保证工件的焊接质量。故此，如何对工件进行清洁，有几个步骤呢？

用于高频焊机的钎料大多对钎焊接头有腐蚀作用，妨碍钎缝检查，应清除干净。电感钎焊用硼砂和硼酸钎料在水中基本不溶，难以除去。

通常采用喷砂除锈，也可将钎焊件以热放水方式下焊，使钎剂渣开裂，易于清除，但这种方法不适合所有工件。也可以将工件置于70-90℃的2%-3%重铬酸钾溶液中较长时间清洗。

钎料(如钎剂102)残渣(含氟硼酸钾或氟化钾)可用水煮或用10%柠檬酸热水清洗。铝用硬钎剂残渣对铝有很强的腐蚀作用，钎焊后必须清除。铝用硬钎剂残渣的清洗方法有以下几种：

(1)在60-80℃的热水中浸泡10min，用毛刷仔细清洗钎缝上的残留物，冷水冲洗后，用15%硝酸(HNO3)溶液浸泡30min，再用冷水冲洗。

(2)用60-80℃流动热水冲洗10-15min，然后将含有2%三氧化铬(CrO3)、5%磷酸(H3PO4)水溶液浸泡5min，然后用冷水冲洗、热水煮沸，冷水浸泡8h。

(3)用60-80℃流动热水清洗10-15min，流动冷水冲洗30min，在2%-4%草酸、1%-7%的氟化钠(NaF)、0.05%的清洁剂溶液中浸泡5-10min，再次用流动冷水冲洗20分钟，然后放入10%-15%硝酸(HNO3)溶液中浸泡5-10min，取出后用冷水冲洗。

对含氟的无腐蚀性铝钎剂，可将工件置于7%草酸、7%硝酸组成的水溶液中，用刷子刷刷钎缝，再浸1.5h后用冷水冲洗。
