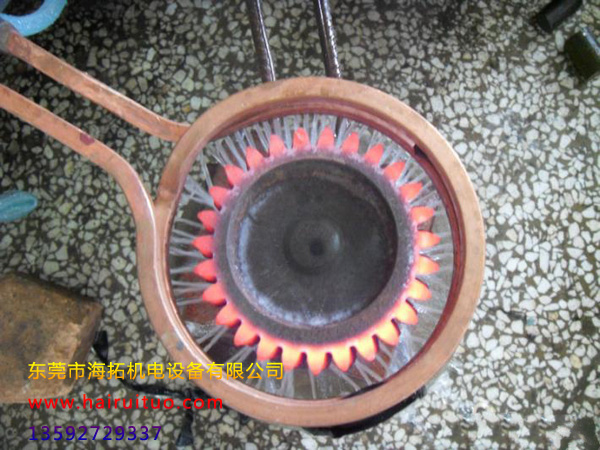

高频淬火机对齿轮进行表面淬火主要是通过快速加热与立即淬火冷却相结合的方法来实现的，即利用快速加热使齿轮钢件表面很快地达到淬火的温度，而不等热量传至中心即迅速予以冷却，便可以只使齿轮表层被淬硬为马氏体，而中心仍为未淬火组织（即原来塑性和韧性较好的退火、正火或调质状态的组织)。
表面淬火齿轮的机械加工工艺流程一般为：备料→锻造→正火→机械粗加工→调质处理→机械半精加工→表面淬火十低温回火→磨削。该工艺流程中各热处理的目的简述如下。
(1)齿轮正火
消除锻造应力，均匀组织、细化晶粒，改善切削加工工艺性和表面加工质量。
(2)齿轮调质处理
为了提高齿轮心部的综合力学性能，以承受交变弯曲应力和冲击载荷，还可减小工件表面淬火变形。
(3)齿轮表面淬火十低温回火
它是决定齿轮表面性能的关键工序，采用淬火机进行表面淬火可提高齿轮表面的硬度和耐磨性，并使其具有残余压应力，从而提高抗疲劳负荷的能力；低温回火是为了消除淬火应力，防止产生磨削裂纹，提高抗冲击能力。
对调质钢而言，齿轮表面淬火十低温回火后的组织由淬硬层、过渡层和原始组织三部分组成。工件表层为隐针回火马氏体，心部为回火索氏体（调质态）或铁素体十珠光体（正火态)。
采用
高频淬火机进行齿轮表面淬火后，工件的硬度比普通热处理要高出2～5HRC。由于表面淬火后表层形成较大的残余压应力，故表面淬火后疲劳极限可提高5--7倍，并且降低了工件的缺口敏感性。由于高频表面淬火组织细、磁化物分布均匀且细小．所以硬度高、强度大，比一般淬火件的耐磨性要高，可大幅度提高抗接触疲劳能力。
齿轮淬火目的与必要性 齿淬高频淬火齿轮淬火机床有哪些类型 感应淬火设备是怎样对齿轮进行淬火的 齿轮热处理过程中的应力变化如何控制 广东齿轮高频淬火设备 齿轮传动轴热处理设备厂家 齿轮的表面淬火技术 齿轮的加热淬火设备的类型及应用
粤公网安备 44190002003728号
